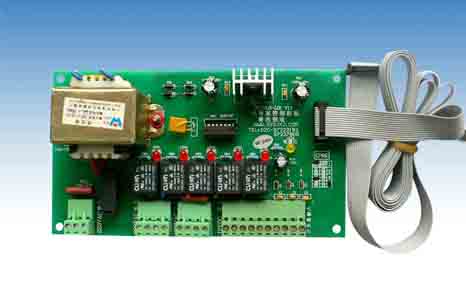

風淋室電路板介紹

風淋室的語音控制系統和風淋室內部的自動感應吹淋方式都離不開其內部的電路板，風淋室電路板主要分為主電路板和副電路板;

現在向大家著重介紹風淋室各電路板的控制功能特點：

風淋室控制用具有門磁監測、內置人體感應；門鎖、照明燈、送風機自動控制；以及中文語音提示功用。面板上有指示燈和數碼管標示風淋室的各個狀態以及時間。能夠設定風浴吹淋時間長度、以及吹淋后暫停時間長度。吹淋過程中能夠按緊急中止鍵中綴吹淋，也能夠在任何時分手動按鍵啟動吹淋。另外能夠外接紅外線感應開關，以順應舊系統。

風淋室控制面板顯現：

1、有內、外門磁感應指示，內、外門鎖指示，進入/進來過程指示，人體感應指示。

2、2位數碼管分階段顯現設定時間長度、階段中止時間、吹淋中止倒計時時間。 輸出方式:

 1)、風機、照明燈采用繼電器控制，繼電器觸點容量220v/5A，輸出端直接輸出220v電源。

2)、門鎖控制輸出和外接紅外線感應開關供電端直接輸出12v直流電源。 輸入方式: 門磁監測、外接紅外線感應開關為無源開關信號。

風淋室電路板屬于風淋室比較容易損失的零部件，因此大家在使用風淋室的對其供電電壓及周邊的環境一定要控制好，如果在保修期內出現問題，可以讓廠家處理，如果是過了保修期，則應該找當初買風淋室的廠家來處理，以保證后期的使用不受影響。
