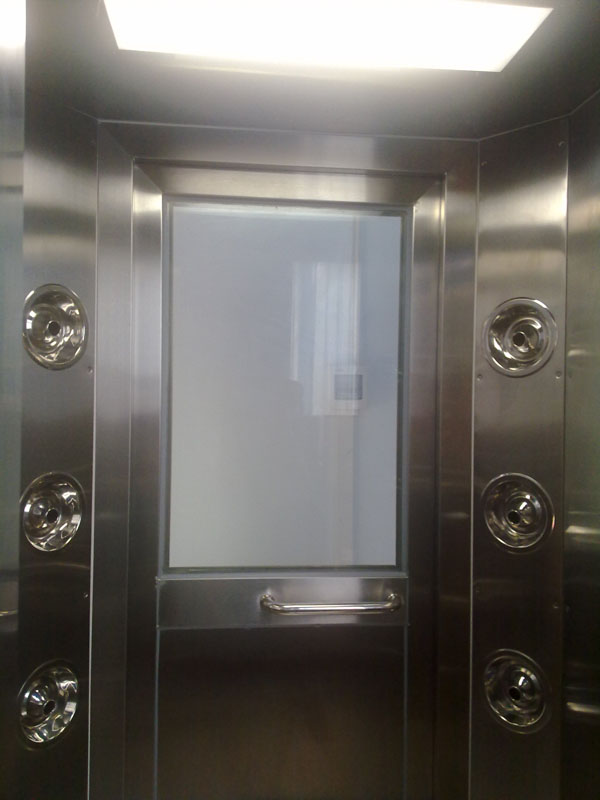

風淋室紅外感應系統的設計

    風淋室紅外感應系統所采用的傳感器對于機器，就像是人的感官一樣，沒有感官的回饋，大腦也就無法采集正確的環境變量，而風淋室傳感器需要的是對人的探測，然后指示風淋室工作。

風淋室所采用的紅外探測傳感器一般在|3-80cm|距離可調。這是一種集發射與接收于一體的光電傳感器。檢測距離可以根據要求通過后部的旋鈕進行調節。該傳感器具有探測距離遠、受可見光干擾小、價格便宜、易于裝配、使用方便等特點，可以廣泛應用于機器人避障、流水線計件等眾多場合。

工作電壓為5VDC，工作電流為100mA。基本尺寸為：直徑是17MM、傳感器長度是45MM、引線長度是45CM。這是NPN型光電開關；輸出狀態是0,1，即數字電路中的高電平和低電平。檢測到目標是低電平輸出，正常狀態是高電平輸出；輸出外加一個上拉電阻即可連接到IO口上。上拉電阻阻值一般在1K左右；這是光電開關，就三條線，電源、地、輸出。

風淋室紅外傳感器的注意事項：

為保護動作的可靠和壽命長，避免有關規定以外的溫度外界(戶外)條件下，接近傳感器雖為耐水結構，若裝上罩使用，勿使水和水容性切削油等淋到，則可更好地提高可靠性及壽命。還避免在有化學藥劑，特別是在強堿、酸、硝酸、銘酸、熱濃硫酸等氣候中使用。
