風淋室系統調試之硬件調試

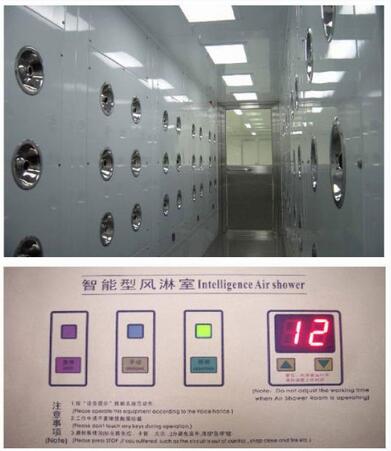

因為風淋室設計時所用到模塊比較多，需要調試的共四塊板子，首先是單片機小系統和數碼管顯示的一塊板子，只有先調試好“大腦”，才能夠對其他模塊就行調試：

第一步就是先用萬用表測下板子是否短路或斷路，在確保板子沒有問題的情況下就行供電，第二步就先寫一個讓數碼管全亮的程序進行調試，結果數碼管有些段未亮，后來?yè)Q數碼管等調試出來后又重新做了一個較漂亮的，測試后直接能用。調試出一塊后信心大增，有了十足的勇氣面對后面的工作。

其次就是調試風淋室語音模塊，一樣的步驟先檢查線路是否短路或斷路，如果在調試過程中，播放聲音時有些雜音，就得對原理圖、PCB、焊接等進行核查，如果結果都沒問題，解決辦法可以換一個芯片試下，正常情況應該是不會(huì )有雜音了，也就是說直接換個1720的芯片就可以了，第二塊板子成功，這就是電腦中的聲卡原理類似。

后兩塊板子一樣的，都是驅動步進電機的模塊，后調試這塊，這塊也是難啃的一塊，有些風淋室設計師在調試過程會(huì )發現，調試步驟照常，結果通電后電機邊震邊轉，有些相圈接反了，后來查了些資料，通過了解相關行業的資料，對兩個電機進行重新相序，并再一次進行原理圖和資料查看，發現芯片內部驅動電機的相序并非按正常的排列，然后按照芯片需求進行排列電機的相序，一般就能成功。至此硬件調正式通過。
