有無隔板高效過濾器的實際尺寸和名義尺寸有什么區別

發布時間:2011-11-28 00:00:00  瀏覽:118

有無隔板高效過濾器的實際尺寸和名義尺寸有什么區別

在計算高效過濾器的風量及濾料面積和折數時應該了解其名義尺寸實際尺寸區分。

很多人不明白高效過濾器的實際尺寸和名義尺寸有什么差別,或者我們平時所說的尺寸是指實際尺寸還是指名義尺寸也都不太了解,因此本文將重點介紹其中的差別:

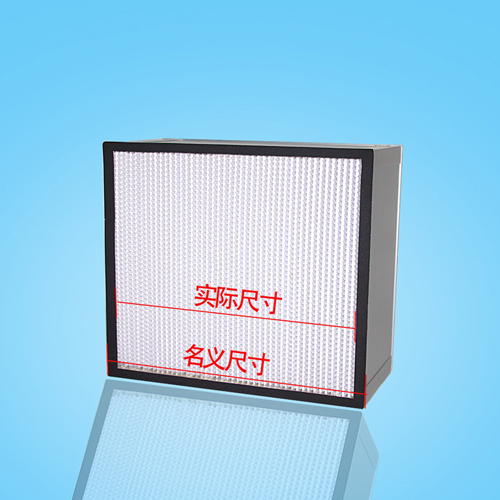

有無隔板高效過濾器為什么有實際尺寸和名義尺寸之分,是因為名義尺寸是包括外框和濾料的過濾器,而實際尺寸一般除掉外框,只計算濾料的寬,、高、深、以及濾料的面積。可以參考前文:常用有隔板高效過濾器尺寸參數說明



在計算過濾器風量是一定按照實際的尺寸名義尺寸之分,是因為名義尺寸是包括外框和濾料的過濾器,而實際尺寸一般除掉外框,只計算濾料的寬、高、深以及濾料的面積。



在計算過濾器風量時一定按照實際的尺寸來計算,列如:在計算610*610*69mm無隔板鋁合金框高效過濾器風速時,名義尺寸減左右外框尺寸等于實際尺寸:【0.610-0.018*2))*0.610-0.018*2)】*3600*面風速(M/S)=風量M3/H.

在生產及訂購統一使用名義尺寸(也就就外框尺寸),否則容易產生錯誤。



打個比方:484*484*220,就一般廠家做的過濾器來說,一般邊框鋁合金厚度為25mm,則其實際尺寸為:434*434*180,具體風速怎么計算,大家應該就心中有數了。



有無隔板高效過濾器的實際尺寸和名義尺寸有什么區別KLCFILTER高效空氣過濾器原創(chuàng );
